Ein Expertenleitfaden für Konstrukteure und Beschaffungsspezialisten zur Optimierung individuell geformter Gummikomponenten, zur Einhaltung von Toleranzstandards und zur Rationalisierung der internationalen Produktion.
Designrichtlinien für Gummispritzgussteile
Das Entwerfen von Elastomerkomponenten erfordert im Vergleich zum Formen von starrem Thermoplast eine besondere technische Denkweise. Da synthetischer Kautschuk während der Vulkanisation eine erhebliche Vernetzung erfährt, erfordern die Fließdynamik und die volumetrische Schrumpfung präzise geometrische Einschränkungen. Eine primäre Fehlerursache beim kundenspezifischen Gummiformen ist die inkonsistente Nennwandstärke, die zu ungleichmäßigen Aushärtungsraten, starken inneren Hohlräumen und Einfallstellen auf der Oberfläche führt. Die Einhaltung einer empfohlenen Wandstärke von 1,5 mm bis 5,0 mm (mit einem absoluten Funktionsminimum von etwa 0,5 mm für Miniaturmembranen) gewährleistet einen ausgewogenen Verbundfluss und ein thermisches Gleichgewicht im gesamten Hohlraum.
Eckenradien und Entformungsschrägen wirken sich direkt auf die Langlebigkeit des Werkzeugs und die Effizienz beim Teileauswurf aus. Scharfe Innenecken konzentrieren die mechanische Belastung und behindern den Elastomerfluss; Daher müssen die inneren Kehlradien mindestens 25 % der angrenzenden Nennwanddicke (mindestens 0,5 mm) betragen. Während die inhärente Elastizität von Gummi mit niedriger Härte eine erzwungene Entformung (Strippung) kleinerer Hinterschneidungen ermöglicht, bleibt die Anwendung eines Entformungswinkels von 1,0 bis 2,0 Grad pro Seite für Verbindungen mit hoher Härte (über 70 Shore A) oder strukturierten Oberflächen von entscheidender Bedeutung, um ein Reißen beim Auswerfen mit hoher Geschwindigkeit zu verhindern.
Bei Dichtungsprofilen erfordern individuelle Dichtungsquerschnitte die strikte Einhaltung von Verformungsgrenzen. Unter der Nennklemmlast sollten Elastomerdichtungen einem Kompressionsdruck von 15 bis 30 % ausgesetzt sein. Eine Überdimensionierung des Dichtungsvolumens im Verhältnis zum Stopfbuchsenhohlraum führt zu hydraulischer Blockierung und vorzeitigem Versagen des Druckverformungsrests.
| Designparameter | Empfohlenes Ziel | RMA-Klasse A2 (Hohe Präzision) | ISO 3302-1 Klasse M2 |
|---|---|---|---|
| Nennwandstärke | 1,5 mm bis 5,0 mm | /- 0,10 mm (für Abmessungen < 10 mm) | /- 0,16 mm (für Abmessungen < 10 mm) |
| Interner Verrundungsradius | >= 25 % der Wandstärke | /- 0,15 mm (10 bis 25 mm) | /- 0,20 mm (10 bis 25 mm) |
| Entwurfswinkel | 1,0 bis 2,0 Grad pro Seite | /- 0,20 mm (25 bis 50 mm) | /- 0,32 mm (25 bis 50 mm) |
| Unterschnitttiefe | < 5 % ohne mechanischen Kern | /- 0,25 mm (50 bis 80 mm) | /- 0,40 mm (50 bis 80 mm) |
Tabelle 1: Wichtige Designparameter und Vergleich zwischen RMA-Präzisionsklasse A2 und ISO 3302-1 Klasse M2-Formgebungsstandards.

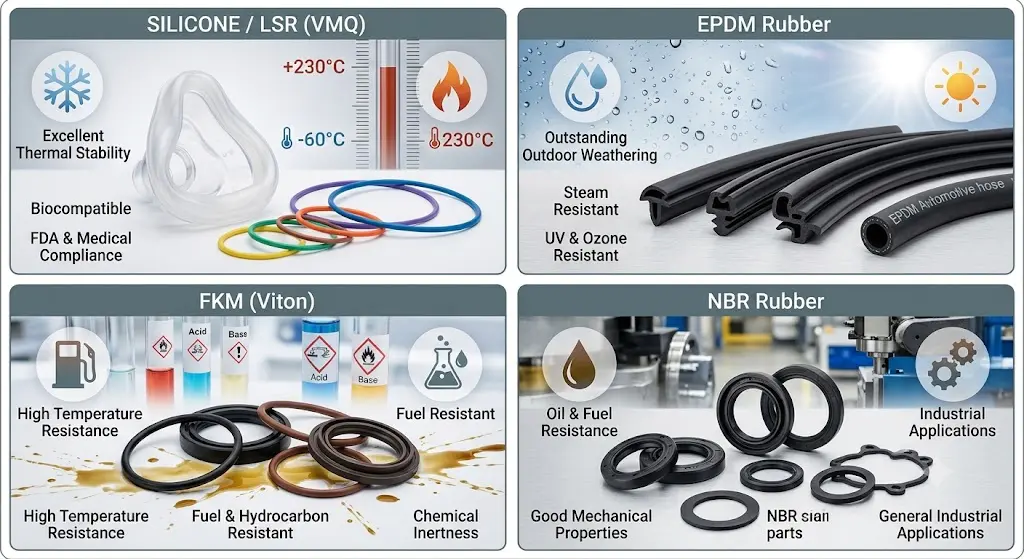

Materialauswahl: Silikon, EPDM und Spezialelastomere
Die Auswahl der optimalen Elastomermischung erfordert die Anpassung der chemischen Polymerstrukturen an die Anforderungen der Betriebsumgebung. Die bei der Vulkanisation erreichte Vernetzungsdichte beeinflusst direkt die physikalischen Eigenschaften, einschließlich Zugfestigkeit, Durometerhärte (Shore A) und Druckverformungsrestfestigkeit. Der Druckverformungsrest stellt die bleibende Verformung dar, die nach Aufhebung einer Druckkraft verbleibt. Der prozentuale Druckverformungsrest wird mathematisch ausgedrückt als C = [(t0 – t1) / (t0 – tn)] * 100, wobei t0 die ursprüngliche Probendicke, t1 die endgültige Probendicke nach der Erholung und tn die Höhe des Abstandshalters ist.
Silikonkautschuk (VMQ / Liquid Silicone Rubber – LSR) verfügt über ein anorganisches Silizium-Sauerstoff-Rückgrat, das eine thermische Stabilität von -60 °C bis 230 °C aufweist. LSR bietet extreme Biokompatibilität und einen niedrigen Druckverformungsrest und ist damit die erste Wahl für medizinische Anwendungen und Anwendungen mit Lebensmittelkontakt. Ethylen-Propylen-Dien-Monomer (EPDM) nutzt ein unpolares Kohlenwasserstoff-Grundgerüst und bietet eine hervorragende Beständigkeit gegen Ozon, polare Lösungsmittel, Dampf und Witterungseinflüsse im Freien bei deutlich geringeren Rohstoffkosten als Silikon. Fluorkohlenstoff-Elastomere (FKM/Viton) nutzen Kohlenstoff-Fluor-Bindungen, um eine hervorragende Flüssigkeitsbeständigkeit gegen aggressive aromatische Kohlenwasserstoffe, synthetische Kraftstoffe und konzentrierte Chemikalien bis zu 250 °C zu bieten.
| Elastomer-Polymer-Typ | Härtebereich | Betriebstemperatur (Grad C) | Zugfestigkeit | Einhaltung wichtiger Vorschriften |
|---|---|---|---|---|
| Silikon (VMQ / LSR) | 10 bis 80 Shore A | -60 bis 230 | 5 bis 11 MPa | FDA 21 CFR 177.2600, USP Klasse VI |
| EPDM-Gummi | 40 bis 90 Shore A | -45 bis 150 | 8 bis 20 MPa | NSF 61 (Trinkwasser), recycelbare TPV-Optionen |
| Fluorelastomer (FKM) | 50 bis 90 Shore A | -20 bis 250 | 10 bis 18 MPa | Flammschutzklasse UL94 V-0, Automobil-OEM-Spezifikationen |
| Nitril (NBR) | 30 bis 90 Shore A | -30 bis 120 | 7 bis 18 MPa | Kommerzielle Kraftstoff-/Öl-Expositionsstandards |
Compliance-Anforderungen auf nordamerikanischen Märkten schreiben die Strenge bei der Formulierung von Verbindungen vor. Produkte, die für den wiederholten Kontakt mit Lebensmitteln vorgesehen sind, müssen Inhaltsstoffe enthalten, die unter FDA 21 CFR 177.2600 aufgeführt sind. Für medizinische Komponenten ist ein biologischer Reaktivitätstest der USP-Klasse VI erforderlich, der die Nichttoxizität im Rahmen systemischer und intrakutaner Bewertungen bestätigt. Trinkwasserverteilungsteile erfordern eine NSF 61-Zertifizierung, um sicherzustellen, dass bei Umgebungstemperatur und erhöhter Heißwasserbelastung keine giftigen Auslaugstoffe entstehen.
Der Spritzgussprozess, die Werkzeugausstattung und die Qualitätssicherung
Das Gummispritzgießen unterscheidet sich hinsichtlich des Thermomanagements im Zylinder grundlegend von der thermoplastischen Verarbeitung. Gummimischungen werden in einem temperaturgeregelten Zylinder bei 70 bis 90 °C plastifiziert, um die Viskosität der Flüssigkeit aufrechtzuerhalten, ohne eine vorzeitige Vernetzung (Versengung) auszulösen. Ein hoher Einspritzdruck (1000 bis 2000 bar) drückt den homogenen, vorgewärmten Gummi in einen beheizten Formhohlraum (160 bis 200 Grad C). Die thermische Energie im Hohlraum löst eine schnelle Vulkanisation aus und wandelt das flüssige Polymer in eine elastische feste Matrix um, bevor das Teil ausgeworfen wird.
Vergleich der Prozessarchitektur: Injektion vs. Komprimierung vs. Übertragung
- Spritzguss: Vollautomatische Abfüllung in geschlossener Kavität. Schnelle Zykluszeiten (30 bis 120 Sekunden). Ideal für großvolumige, komplexe Geometrien, die Toleranzen der RMA-Klasse A2 erfordern. Hohe Erstinvestition in die Werkzeugausstattung.
- Transferformen: Halbautomatisch, mittlere Präzision. Vorab dosierte Kolbenkräfte wirken aus einem Topf in geschlossene Formhohlräume. Geringere Werkzeugkosten als beim Spritzgießen; Geeignet für kleine bis mittlere Volumina und das Umspritzen von Metalleinsätzen.
- Formpressen: Manuelles Laden des Vorformlings in die offene Kavität. Längere Zykluszeiten (3 bis 10 Minuten). Geringe Werkzeuginvestition; Bestens geeignet für großformatige Dichtungen, Kleinserien und Verbindungen mit ultrahoher Härte.
Qualitätskontrollprotokolle nutzen das standardisierte ASTM D2000-Bezeichnungssystem. Eine typische Materialbezeichnung wie ASTM D2000 M2BG714 B14 EA14 definiert die Polymerfamilie (BG = NBR), die Durometerhärte (70 /- 5 Shore A), die Mindestzugfestigkeit (14 MPa) und spezifische Testanforderungssuffixe für Druckverformungsrest (B14) und Flüssigkeitsbeständigkeit (EA14).
| Formfehler | Ursachenanalyse | Präventive Design-/Prozesslösung |
|---|---|---|
| Übermäßiger Blitz | Unzureichende Klemmkraft; abgenutzte Trennlinien; zu hoher Einspritzdruck | Erhöhen Sie die Spannkraft; Trennlinien neu gestalten; Wenden Sie eine kryogene Entgratungsnachbearbeitung an |
| Kurzer Schuss (Unterfüllung) | Vorzeitige Heilung (Scorch); eingeschlossene Luft; unzureichendes Schussvolumen | Integrieren Sie Mikrolüftungsöffnungen (0,02 mm Tiefe); niedrigere Fasstemperatur; Optimieren Sie die Läufergröße |
| Porosität/Blasenbildung | Eingeschlossene flüchtige Stoffe oder Feuchtigkeit in der Verbindung; unvollständige Vulkanisation | Implementierung vakuumunterstützter Formsysteme; Aushärtezeit verlängern; Rohstoffe vortrocknen |
| Fließmarken/Stricklinien | Niedrige Schmelztemperatur; schlechte Verschmelzung der Strömungsfronten über Kerne hinweg | Einspritzgeschwindigkeit erhöhen; Erhöhen Sie die Oberflächentemperatur der Form. Torpositionen verschieben |
Kostentreiber, Prototyping und Partnerauswahl
Die Wirtschaftlichkeit der Einheiten beim kundenspezifischen Gummiformen hängt von den amortisierten Werkzeugkosten, der Rohmaterialmasse, der Zykluszeit und den Nachbearbeitungsanforderungen ab. Das mathematische Kostenmodell pro Teil wird dargestellt als Stückkosten = (Werkzeugkosten / Gesamtproduktionsvolumen) Materialkosten [(Maschinenstundensatz * Zykluszeit) / Anzahl der Kavitäten] Nachbearbeitungskosten.
Die Werkzeugkosten variieren je nach Anzahl der Kavitäten, der Stahlsorte (z. B. P20 vs. gehärtetes NAK80/H13) und dem Design des Angusssystems. Eine Prototypform mit einer Kavität kostet in der Regel zwischen 2.500 und 6.000 US-Dollar bei einer Vorlaufzeit von 2 bis 3 Wochen. Die Produktionskosten für Werkzeuge aus gehärtetem Stahl mit mehreren Kavitäten (8 bis 32 Kavitäten) liegen zwischen 12.000 und 45.000 US-Dollar. Die Herstellung, die T1-Probenahme und die Überprüfung der KMG-Abmessungen dauern 4 bis 6 Wochen.
Für die Produktion geringer Stückzahlen (500 bis 5.000 Einheiten) bieten Aluminium-Softtooling oder 3D-gedruckte Formeinsätze (unter Verwendung von Hochtemperatur-Photopolymerharzen) eine kostengünstige Überbrückungslösung. Während Rapid Prototyping die Validierung beschleunigt, müssen Ingenieure geringfügige Unterschiede in den Materialeigenschaften zwischen Prototyp-Additivharzen und endgültigen spritzgegossenen Produktionscompounds berücksichtigen.
Bewertungsrahmen für Fertigungspartner
Bei der Bewertung internationaler und Nearshore-Fertigungspartner sollten Beschaffungsteams die Lieferanten anhand wichtiger Qualitäts- und technischer Meilensteine prüfen:
- Zertifizierungen des Qualitätssystems: ISO 9001 (Allgemeine Qualität), IATF 16949 (Automotive) oder ISO 13485 (Medizinprodukte).
- Internes DFM und Simulation: Erweiterte Funktionen zur Formflussanalyse zur Vorhersage von Lufteinschlüssen, Füllbalance und Volumenschrumpfung vor dem Schneiden von Stahl.
- Erweiterte Umspritzkompetenz: Nachgewiesene Erfahrung im Multi-Shot- oder Insert-Overmolding (direktes Kleben von Gummi auf Metall- oder Kunststoffsubstrate mithilfe chemischer Grundierungen).
- Werkzeugbesitz und Garantie: Mit der Bezahlung gehen die vollständigen Eigentumsrechte auf den Käufer über, verbunden mit einer lebenslangen Werkzeugwartungsgarantie für die aktive Produktionslebensdauer.
Beschleunigen Sie Ihr individuelles Gummiformprojekt
Laden Sie noch heute Ihre CAD-Dateien hoch, um eine umfassende DFM-Prüfung (Design for Manufacturability) zu erhalten, einschließlich einer Toleranzstapelanalyse, Empfehlungen für Mischungen und eines sofortigen Produktionsangebots.
Fordern Sie eine DFM-Bewertung und ein Angebot anHäufig gestellte Fragen
Was sind die wichtigsten Designregeln für kundenspezifische Gummispritzgussteile?
Halten Sie eine gleichmäßige Wandstärke zwischen 1,5 mm und 5,0 mm ein, legen Sie innere Kehlradien fest, die mindestens 25 % der Wandstärke entsprechen, wenden Sie Entformungswinkel von 1,0 bis 2,0 Grad pro Seite an und konstruieren Sie Teile so, dass sie mit den standardmäßigen RMA-Präzisionstoleranzen der Klasse A2 übereinstimmen.
Wie wähle ich für mein Gummiformprojekt zwischen Silikon und EPDM?
Wählen Sie Silikon (VMQ/LSR) für extreme Temperaturen (-60 bis 230 °C), biologische Kompatibilität, FDA/USP-Konformität oder niedrige Anforderungen an den Druckverformungsrest. Wählen Sie EPDM für kostengünstige Außenanwendungen, die eine hohe Beständigkeit gegen Ozon, Wetter, Dampf und polare Flüssigkeiten erfordern.
Wie hoch sind die typischen Kosten pro Teil beim Gummispritzguss und welche Faktoren beeinflussen sie?
Die Stückkosten hängen von der Materialauswahl, dem Teilevolumen, der Aushärtezeit, der Anzahl der Hohlräume und der Entgratungsmethode ab. Werkzeuge mit hoher Kavitation reduzieren die Arbeits- und Maschinenzeitkosten pro Teil bei großen Produktionsmengen erheblich.
Wie lange dauert der Bau von Spritzgusswerkzeugen für Gummiteile?
Die Herstellung von Prototypen oder Softtools dauert in der Regel 2 bis 3 Wochen. Die Herstellung von Stahlformen mit mehreren Kavitäten dauert in der Regel 4 bis 6 Wochen, einschließlich Werkzeugkonstruktion, CNC-Bearbeitung, Erodierbearbeitung und erster T1-Probenvalidierung.
Was sind häufige Fehler beim Gummispritzguss und wie kann ich ihnen vorbeugen?
Zu den häufigsten Defekten gehören Grate (gemildert durch präzise Trennlinien und kryogenes Entgraten), kurze Schüsse (verhindert durch Vakuumentlüftung und Scorch-Management) und innere Porosität (kontrolliert durch vakuumunterstütztes Formen und optimierte Aushärtezyklen).
Welche FDA- oder medizinischen Anforderungen gelten für Gummiteile in den USA?
Lebensmittelkontaktteile erfordern die Einhaltung der FDA 21 CFR 177.2600. Für medizinische Komponenten ist eine biologische Bewertungsprüfung der USP-Klasse VI erforderlich, während für Trinkwasserkomponenten eine NSF-61-Zertifizierung erforderlich ist.
Wie unterscheidet sich Spritzgießen von Gummikomponenten durch Formpressen oder Spritzpressen?
Das Spritzgießen bietet überragende Maßgenauigkeit, automatisierte Konsistenz und schnelle Zykluszeiten für große Stückzahlen. Das Spritzpressen ist für mittlere Stückzahlen und Insert-Bonding kosteneffektiv, während das Formpressen die niedrigsten anfänglichen Werkzeugkosten für Kleinserien oder großformatige Teile bietet.
