Das Umspritzen von Soft-Touch-Elastomeren wie thermoplastischen Elastomeren (TPE) oder thermoplastischen Polyurethanen (TPU) über starren Kunststoff, Metall oder Leiterplatten (PCBs) verbessert den ergonomischen Griff, dämpft Vibrationen und schafft einen flüssigkeitsdichten Schutz vor eindringendem Eindringen. Produktmängel – wie z. B. Delamination an den Rändern, Einfallstellen, verlängerte Kühlzyklen oder übermäßiger Teileverzug – sind jedoch häufig auf eine falsche Wundstärkenkonstruktion zurückzuführen.
Allgemeine Designrichtlinien empfehlen häufig die Beibehaltung einer einheitlichen Wandstärke von 2,0 mm. In der Praxis hängt die optimale Hautdicke stark von bestimmten Substratmaterialien, strukturellen Verstärkungsanforderungen, Fließlängenverhältnissen und Haftungsanforderungen ab. Dieser technische Leitfaden beschreibt genaue Dickenmatrizen, Prozessüberlegungen, strukturelle DFM-Regeln und Validierungsprotokolle für Umspritzanwendungen.
1. Empfohlene Dicke der Überformung (Haut) je nach Material und Untergrund

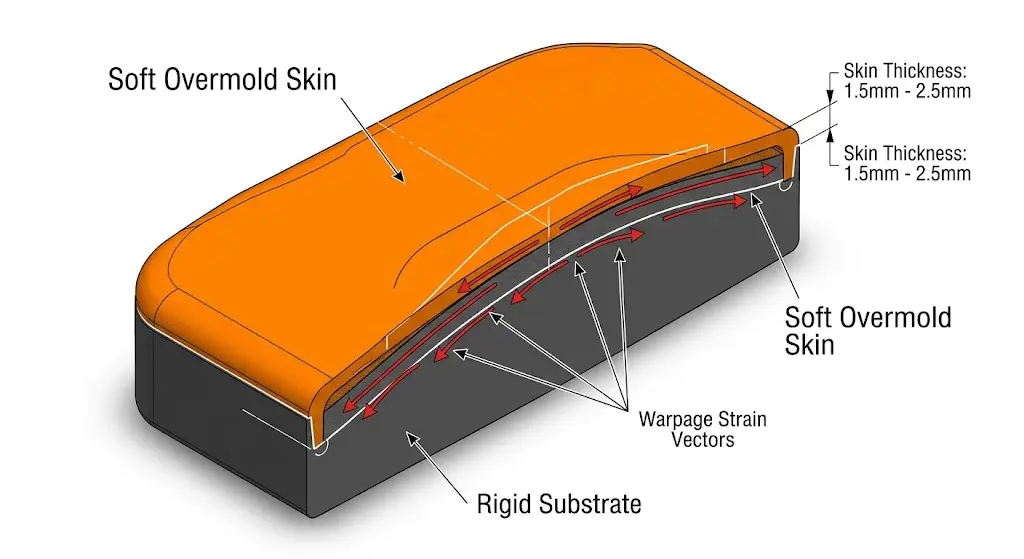

Um die Dicke der Umspritzung zu bestimmen, muss das funktionale taktile Feedback gegen thermische Belastung, volumetrische Schrumpfung und Zykluszeitnachteile abgewogen werden. Elastomere besitzen höhere lineare Wärmeausdehnungskoeffizienten (CLTE) als starre Substrate; Zu dicke Überformungshäute üben beim Abkühlen eine hohe Kontraktionsspannung aus, was zu einer Verformung des Substrats oder einer Scherung des Klebstoffs führt.
Die folgende Matrix liefert genaue Dickengrenzen für alle Kernherstellungssubstrate:
| Substratmaterial | Mindesthautdicke | Empfohlene Nenndicke | Maximale verstärkte Dicke | Hauptanwendungen und Hinweise |
|---|---|---|---|---|
| Technische Kunststoffe (ABS, PC, PC/ABS) | 0,75 mm | 1,50 - 2,50 mm | 3,50 mm | Unterhaltungselektronik, Griffe für Elektrowerkzeuge. Hervorragendes chemisches Bindungspotenzial durch molekulare Oberflächendiffusion. |
| Hochtemperatur-Polyamide (PA6, PA66, PBT) | 1,00 mm | 1,50 - 2,20 mm | 3,00 mm | Motorgehäuse für Kraftfahrzeuge, Industriesensoren. Erfordert erhöhte Werkzeugtemperaturen, um eine vollständige chemische Haftung zu erreichen. |
| Halbkristalline Kunststoffe (POM, PP) | 1,20 mm | 1,80 - 2,50 mm | 3,00 mm | Eine niedrige Oberflächenenergie erschwert die chemische Bindung; ist stark auf mechanische Verriegelungsfunktionen angewiesen. |
| Metalle (Aluminiumdruckguss, Zink, Stahl) | 1,00 mm | 2,00 - 3,00 mm | 4,00 mm | Chirurgische Instrumente, Griffe für schwere Geräte. Hohe Wärmeleitfähigkeit lässt die Schmelze schnell abkühlen; erfordert Vorwärmen. |
| Gekapselte Leiterplatten und Elektronik | 1,00 mm | 1,50 - 2,00 mm | 2,50 mm | Niederdruckformen oder schonendes Umspritzen. Die Dicke muss empfindliche Bauteile vor Klemmdrücken schützen. |
Designhinweis: Soft-Touch-Griffe erfordern typischerweise eine Nenndicke von 1,5 bis 2,5 mm, um eine ausreichende taktile Dämpfung zu erreichen. Dicken unter 1,0 mm fühlen sich steif an, während Abschnitte über 3,5 mm die Abkühlzeiten drastisch verlängern und interne Hohlräume verursachen.
2. Minimale injizierbare Hautdicke und Dünnwandtechniken
Das Erreichen einer zuverlässigen dünnwandigen Umspritzung (unter 1,0 mm) ohne Grate, kurze Schüsse oder Oberflächenverzögerungen hängt von der Kontrolle des Fließlängenverhältnisses (L/T) und der Schmelzviskosität ab.
Wenn das Verhältnis von Fließlänge zu Wandstärke (L/T) 100:1 überschreitet, gefrieren Standard-TPE-Formulierungen vorzeitig. Hochfließfähige TPE/TPU-Formulierungen mit einem hohen Schmelzflussindex (MFI > 25 g/10 min bei 190 °C/2,16 kg) ermöglichen minimale Wandstärken von bis zu 0,50 mm - 0,75 mm über kurze Fließwege (< 50 mm).
Wichtige Prozess- und Werkzeugrichtlinien für das dünnwandige Umspritzen:
- Erhöhte Werkzeugtemperaturen: Erhöhen Sie die Temperaturen im Formhohlraum des Substrats um 15 °C bis 25 °C, um ein vorzeitiges Einfrieren während der Einspritzphase zu verhindern.
- Sequentielle Nadelverriegelung oder Heißkanäle: Lassen Sie die Heißspitzenanschnitte direkt auf dickere Abschnitte der Umspritzzone fallen, um Druckverluste zu minimieren.
- Hohe Einspritzgeschwindigkeiten: Füllen Sie dünne Hohlräume schnell, bevor es zur Verfestigung der Hautschicht kommt, und nutzen Sie präzise mehrstufige Packungsprofile, um Grate zu verhindern.
- Entlüftungstiefenkontrolle: Eine präzise Mikroentlüftung (0,010 mm bis 0,015 mm Tiefe) ist in der Nähe dünner Kanten von entscheidender Bedeutung, um Verbrennungen durch eingeschlossene Luft zu vermeiden, ohne dass es zu Harzausbrüchen kommt.
3. Entwurfsregeln für einheitliche Wände, Rippen, Vorsprünge und Übergänge
Eine ungleichmäßige Dicke der Umspritzung führt zu unterschiedlichem Schrumpfen, was zu lokalen Spannungskonzentrationen und Kantenabhebungen führt. Durch die Einhaltung strenger geometrischer Proportionen bleiben die strukturelle Integrität und nahtlose Übergänge von der Haut zum Untergrund erhalten.
Geometrische DFM-Verhältnisse:
- Verhältnis Haut-zu-Kern-Wand: Die Dicke der Umspritzung sollte idealerweise 60 % bis 80 % der Wanddicke des darunter liegenden Substrats entsprechen, um eine thermische Verformung des Substrats während des Einbringens der Spritzmittel zu verhindern.
- Innere Rippenstärke: Unter oder in der Umformungshaut eingebettete Rippen dürfen 50 % der Nennwanddicke der Hauptumformung nicht überschreiten. (z. B. Substratrippendicke = 0,50 * Dicke der Überformhaut).
- Innenradien (R): Vermeiden Sie scharfe Innenecken. Sorgen Sie an allen Schnittpunkten für einen Mindestradius von R = 0,5 mm oder dem 0,5- bis 0,75-fachen der Wandstärke, um Spannungskonzentrationsfaktoren zu minimieren.
- Absperrstufe und ineinandergreifende Nuten: Beenden Sie eine umspritzte Haut niemals auf einer bündigen Oberfläche. Entwerfen Sie eine umlaufende Absperrstufe mit einer Tiefe, die der gesamten Hautdicke entspricht, kombiniert mit einer mechanischen Verriegelungsnut von 0,5 mm x 0,5 mm, um ein Ablösen entlang freiliegender Kanten zu verhindern.
4. Untergrundvorbereitung, Grundierungen und Prüfung der Haftfestigkeit
Ein langlebiges umspritztes Teil erfordert eine hohe Grenzflächenhaftfestigkeit. Adhäsionsmechanismen lassen sich in zwei Hauptkategorien einteilen: Chemische Diffusionsbindung and Mechanische Verriegelung .
Methoden der Oberflächenvorbehandlung:
- Atmosphärische Plasma-/Flammenbehandlung: Erhöht die Oberflächenenergie unpolarer Polymere (z. B. Polypropylen) auf über 44 dyn/cm, um die Benetzung zu maximieren.
- Chemische Grundierungen / Silan-Haftvermittler: Wird vor dem Formen auf Metalllegierungen oder Keramiksubstrate aufgetragen, um kovalente Bindungen mit den eingehenden Elastomerharzen zu bilden.
- Strahlen mit abrasiven Medien: Erzeugt Mikrorauheit auf Metallen (Ra 2,5–6,3 µm) und verbessert so die mechanische Passung erheblich.
Standard-Haftungsvalidierungstests:
Die Bindungsintegrität wird mithilfe standardisierter Testprotokolle bewertet:
- 90-Grad-Schältest (ASTM D903 / ISO 813): Beziffert die Kraft, die erforderlich ist, um den Umspritzungsstreifen vom Substrat abzuziehen. Akzeptable Industriewerte liegen je nach Härte zwischen 3,5 und 8,0 N/mm.
- Überlappungsscherprüfung (ASTM D1002): Bewertet die Scherfestigkeit unter Zugbelastung.
Ziel des Fehlermodus: Qualitätskontrollprotokolle erfordern Kohäsionsversagen (wo das Elastomermaterial intern reißt) statt Klebefehler (wo sich die Haut an der Schnittstelle sauber ablöst).
5. Werkzeuge, Entlüftung, Moldflow-Simulation und Kostenkompromisse
Die Hautdicke hat direkten Einfluss auf die Herstellungsstückkosten, die Zykluszeit und die Ausschussraten. Da die Abkühlzeit von Kunststoffen exponentiell mit der Wandstärke wächst (die Abkühlzeit ist proportional zur Wandstärke im Quadrat), führt die Erhöhung der Dicke zu einer erheblichen Zykluszeiteinbuße.
Schrumpfungszugaben und CAE-Simulation:
Umspritzte Materialien weisen eine Volumenschrumpfung von 1,2 % bis 2,5 % auf, die deutlich höher ist als bei starren technischen Thermoplasten (0,4 % – 0,7 %). Werkzeugkonstrukteure müssen die Differenzschrumpfung in der Analysesoftware Moldflow (CAE) berechnen, um die Endformgenauigkeit sicherzustellen.
Wichtige zu bewertende CAE-Analyseergebnisse:
- Volumenschrumpfung beim Ausfrieren: Gewährleistet eine gleichmäßige Packung über Dickenübergänge hinweg.
- Volumetrische Durchbiegung/Verzug: Identifiziert, ob eine asymmetrische Kühlung auf einer Seite eines Metall- oder PCB-Substrats Biegekräfte hervorruft.
- Grenzflächenschubspannung: Bewertet, ob der Injektionsfließdruck empfindliche Substratelemente oder vorab platzierte Einsätze verschiebt oder beschädigt.
Holen Sie sich Ihre Bewertung und Ihr Angebot für Overmolding DFM
Um die Dicke der Umspritzung zu optimieren, müssen Wandgleichmäßigkeit, Werkzeugdesign, Materialkompatibilität und taktile Anforderungen in Einklang gebracht werden. Unser Ingenieurteam bietet umfassende DFM-Bewertungen (Design for Manufacturability), Moldflow-Wärme-/Verzugssimulationen und Rapid-Prototyping-Dienste.
- Bearbeitungszeit: DFM-Feedback innerhalb von 24 Stunden; Prototypenwerkzeuge in 5 bis 7 Werktagen.
- Compliance-Standards: ISO 13485, medizinische Elastomere der USP-Klasse VI, RoHS/REACH-konforme Materialoptionen.
Senden Sie Ihre 3D-CAD-Dateien (STEP/IGES) zusammen mit den Substratspezifikationen, um von unseren Spritzgussspezialisten eine detaillierte Bewertung der Dicke und Herstellbarkeit zu erhalten.
Häufig gestellte Fragen (FAQ)
1. Welche Umspritzungsstärken werden für gängige Substrate wie ABS, PC, Aluminium und Leiterplatten empfohlen?
Die empfohlenen Nenndicken betragen 1,5 bis 2,5 mm für technische Kunststoffe wie ABS und PC, 2,0 bis 3,0 mm für Metalle wie Aluminium und 1,5 bis 2,0 mm für gekapselte Leiterplatten, um einen angemessenen Schutz zu gewährleisten, ohne die empfindliche Elektronik übermäßig thermisch zu belasten.
2. Wie groß ist die praktisch erreichbare Mindestdicke der Umspritzung mit TPE und welche Prozessänderungen ermöglichen dies?
Die minimale praktische Dicke beträgt 0,50 bis 0,75 mm bei Verwendung von TPE/TPU-Formulierungen mit hohem Fließvermögen. Um dies zu erreichen, sind erhöhte Temperaturen im Formhohlraum, hohe Einspritzgeschwindigkeiten, eine sequenzielle Ventilansteuerung und eine präzise Mikroentlüftung erforderlich, um ein vorzeitiges Einfrieren zu verhindern.
3. Wie gestalte ich eine gleichmäßige Wandstärke und vermeide Einfallstellen oder Delamination?
Halten Sie die Dicke der Umspritzung zwischen 60 % und 80 % der darunter liegenden Substratwand, entwerfen Sie Innenrippen auf nicht mehr als 50 % der Hauptwand der Umspritzung, schließen Sie großzügige Übergangsradien (mindestens 0,5 mm) ein und integrieren Sie Absperrstufen am Umfang mit mechanischen Verriegelungsnuten.
4. Wie sollte ich ein Substrat vorbereiten, um die Haftfestigkeit beim Überformen zu maximieren?
Substrate können durch atmosphärische Plasma- oder Flammenbehandlung zur Erhöhung der Oberflächenenergie, durch Auftragen von Silan-Kopplungsgrundierungen für Metalle oder durch Strahlen mit Medien zur Erzeugung mechanischer Oberflächenrauheit vorbereitet werden. Streben Sie beim ASTM D903-Schältest ein Kohäsionsversagen an.
5. Wie wirkt sich die Dicke der Umspritzung auf die Abkühlzeit und die Gesamtkosten des Teils aus?
Die Abkühlzeit nimmt exponentiell mit dem Quadrat der Wandstärke zu. Eine Erhöhung der Hautdicke von 1,5 mm auf 3,0 mm kann die erforderliche Kühlzykluszeit mehr als verdoppeln, was die Herstellungskosten pro Einheit deutlich erhöht.
6. Was verursacht das Ablösen der Umspritzung entlang scharfer Kanten und wie verhindert die Geometrie dies?
Abblättern tritt auf, wenn Scherkräfte auf freiliegende bündige Kanten mit schwacher mechanischer Verankerung wirken. Durch die Gestaltung einer definierten Abschaltstufe entlang der Trennfuge in Kombination mit einem Hinterschnitt oder einer mechanischen Retentionsrille wird die Kante verankert und ein Ablösen bei mechanischem Abrieb verhindert.
