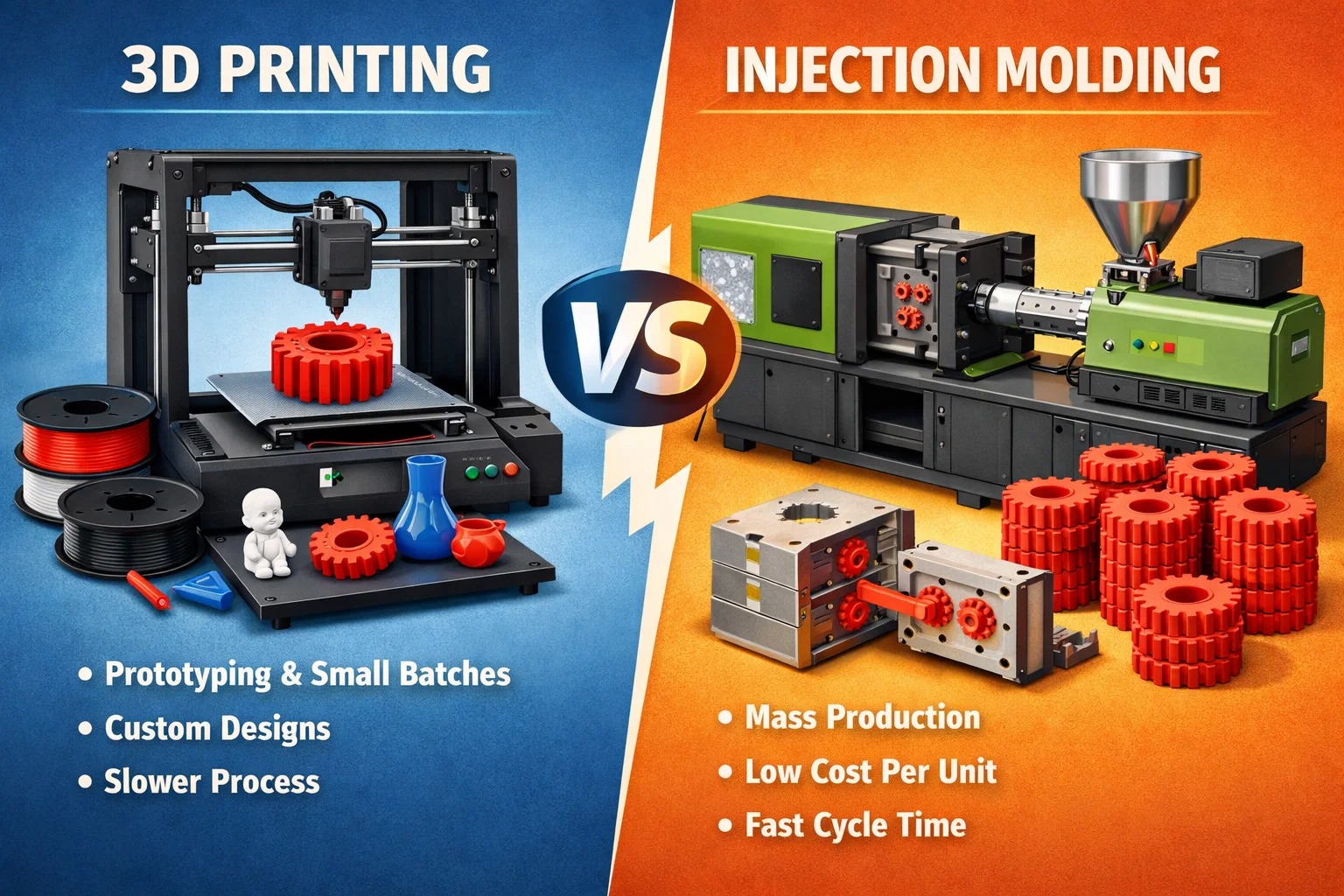

3D-Druck vs. Spritzguss: Auswahl des richtigen Herstellungsverfahrens

Das Fazit

Wenn Sie nach der Version „zu lang; nicht gelesen“ suchen, ist hier die Realität: 3D-Druck dient dazu, mit Ideen zu flirten; Beim Spritzgießen geht es darum, sich ihnen zu verpflichten. Die Auswahl läuft nodermalerweise auf eine einzige Frage hinaus: Wie viele brauchen Sie? * Bleiben Sie beim 3D-Druck wenn Sie weniger als 500 Teile herstellen, noch an Ihrem Design feilen oder bis modergen früh einen „Hail Mary“-Prototyp benötigen. Sie zahlen im Voderaus keine Werkzeugkosten, zahlen aber eine „Zeitsteuer“ für jede einzelne Einheit, die Sie produzieren.

• Drücken Sie den Abzug beim Spritzgießen Sobald Sie bereit sind, über 1.000 Einheiten hinaus zu skalieren. Sie müssen eine gewaltige Vorabrechnung für die Form bezahlen (denken Sie an 5.000 bis 50.000 US-Dollar), aber Ihre Kosten pro Teil werden von Dollar auf ein paar Cent sinken.

Um ehrlich zu sein, entscheiden sich die klügsten Teams nicht wirklich für eines – sie nutzen den 3D-Druck, um schnell und kostengünstig zu scheitern, und wechseln dann zum Formen, um im Einzelhandel große Gewinne zu erzielen. In diesem Leitfaden erfahren Sie genau, wo dieser „Break-Even“-Punkt liegt und wie Sie die teuren Fehler vermeiden können, die ein Projekt normalerweise schon vor dem Start zum Scheitern bringen.

Kommen wir gleich zur Sache. Sie haben eine digitale Datei und benötigen einen physischen Teil. Jetzt kommt der Moment, der normalerweise darüber entscheidet, ob Ihr Projekt gelingt oder zu massiven Kopfschmerzen führt: Wie macht man es eigentlich?

Die meisten Leute denken, es sei eine einfache Wahl zwischen der „neuen Schule“ (3D-Druck) und der „alten Schule“ (Spritzguss). Aber mal ehrlich? Es ist selten mehr so ​​schwarz und weiß.

Der wahre Unterschied

Vergessen Sie für eine Sekunde die Lehrbücher. Folgendes passiert tatsächlich:

• 3D-Druck ist, als würde man mit einer High-Tech-Klebepistole Ihr Objekt Schicht für Schicht zum Leben erwecken. Keine Werkzeuge, keine große Einrichtung – nur Sie, eine Maschine und eine digitale Datei. Es ist die ultimative Freiheit, bis Ihnen klar wird, dass Sie bis Freitag tausend davon brauchen.
• Spritzguss ist heftiger. Sie knallen geschmolzenen Kunststoff mit unglaublichem Druck in eine präzisionsgeschnittene „Höhle“ aus Stahl. Der Start ist teuer und die Einrichtung dauert ewig, aber sobald die Maschine anfängt zu brummen, ist sie ein unaufhaltsames Biest an Effizienz.

Warum das nicht nur „Tech Talk“ ist

Ich habe viele Gründer erlebt, die sich über den 3D-Druck lustig machten, nur um dann zu erkennen, dass ihr Produkt aufgrund der Stückkosten nicht zu verkaufen ist. Auf der anderen Seite habe ich gesehen, wie Ingenieure 30.000 US-Dollar für eine Stahlform für ein Produkt ausgegeben haben, das noch nicht einmal auf dem Markt getestet wurde. Das ist ein schmerzhafter Fehler.

Die „alten Regeln“ – nach denen das Drucken für Spielzeug und das Formen für die „echte“ Fertigung gedacht war – sind tot. Heute sind die Grenzen verschwommen. Können Sie einen Brückenproduktionslauf drucken? Normalerweise. Sollten Sie einen Prototyp formen? Manchmal.

Das Ziel

Ich bin nicht hier, um Ihnen einen Vortrag zu halten. Ich möchte Ihnen helfen, den „Sweet Spot“ zu finden – den genauen Moment, in dem ein Prozess anfängt, Ihnen Geld zu sparen, und der andere anfängt, es zu verbrennen. Wir werden uns das Wesentliche ansehen: die Vorlaufzeiten, die mechanische Festigkeit und die kalte, harte Mathematik des Break-Even-Punkts.

Sind Sie bereit herauszufinden, welcher Weg tatsächlich zu Ihrem Projekt passt? Lass uns umziehen.

Sollen wir als nächstes direkt zum Abschnitt „Was ist 3D-Druck“ springen? Ich werde es genauso scharf halten.

Schauen wir uns den 3D-Druck an – oder das, was die Branche gerne „Additive Fertigung“ nennt. Ehrlich gesagt sagt der Name alles: Sie beginnen bei Null und fügen Material nur dort hinzu, wo Sie es benötigen.

Stellen Sie sich das vor, als würden Sie ein Haus Stein für Stein bauen, nur dass die Steine ​​mikroskopisch klein sind und der „Maurer“ ein Laser oder eine Düse ist, die einer digitalen Karte folgt.

Die Technologie in der realen Welt

Sie haben wahrscheinlich schon davon gehört FDM (die, die wie eine Roboter-Klebepistole aussieht), aber das ist nur die Spitze des Eisbergs. Wenn Sie etwas brauchen, das nicht aussieht, als wäre es in einer Garage hergestellt worden, dann sind Sie hier genau richtig SLA or DLP , die flüssiges Harz mithilfe von Licht in feste, glasglatte Teile verwandeln. Dann gibt es noch SLS or MJF – die Schwergewichte. Dabei werden Nylonpulver mithilfe von Lasern zu Teilen verschmolzen, die so stark sind, dass man sie tatsächlich in einem Automotor oder einem Fluganzug verwenden kann.

Das Gute, das Schlechte und das Ehrliche

Warum lieben die Leute es? Geschwindigkeit und Freiheit. Wenn Sie um 9 Uhr morgens eine Idee haben, können Sie beim Abendessen ein physisches Teil in der Hand haben. Keine Formen, keine „Werkzeuge“ und kein „Diese Form kann man nicht von einem mürrischen Maschinisten machen“. Wenn Sie ein oder zehn Teile benötigen, ist der 3D-Druck Ihr bester Freund.

Aber hier ist der Haken, den die meisten Leute beschönigen: Es ist langsam. Der schichtweise Aufbau eines Teils nimmt Zeit in Anspruch – manchmal Stunden, manchmal Tage. Und lassen Sie uns über die Kosten pro Teil sprechen. Während das erste Teil günstig ist, kostet das 1.000ste Teil genauso viel wie das erste. Nach den Gesetzen der Physik gibt es hier keinen „Mengenrabatt“.

Außerdem gibt es noch das „Getreide“-Problem. Genau wie Holz bestehen auch gedruckte Teile aus Schichten. Wenn Sie an diesen Schichten ziehen, könnte das Teil brechen. Mit neuen Harzen und Metallen wird es besser, aber es ist immer noch etwas, das Ingenieuren schlaflose Nächte bereitet.

Ist es für dich?

Wenn Sie immer noch an Ihrem Design feilen oder nur eine Handvoll kundenspezifischer Teile benötigen, die aussehen, als gehörten sie in einen Science-Fiction-Film, hören Sie auf zu suchen. Sie haben Ihren Gewinner gefunden. Aber wenn Sie vorhaben, ein Lager zu füllen? Nun, das ist ein ganz anderes Gespräch.

Möchten Sie zum Spritzgießen übergehen? Wir können darüber reden, warum es am Anfang so mühsam ist, aber so schön, wenn es läuft.

Lassen Sie uns nun über den Heavy Hitter sprechen: Spritzguss. Wenn beim 3D-Druck ein Bildhauer eine Statue sorgfältig schnitzt, ist das Spritzgießen ein Hochgeschwindigkeitsstempel. Sie nehmen einen Block aus Stahl oder Aluminium, schnitzen einen „negativen“ Hohlraum Ihres Teils hinein und blasen dann geschmolzenen Kunststoff mit erschreckend hohem Druck in diesen Hohlraum. Sobald es abgekühlt ist – was in Sekundenschnelle geschieht – öffnet sich die Form, lässt das Teil fallen und wird zurückgesetzt. Ausspülen und wiederholen, tausende Male am Tag.

Die vordergründige „Mauer“

Ich sage es ganz offen: Mit dem Spritzgießen anzufangen ist mühsam. Sie drücken nicht einfach nur „Drucken“. Sie müssen die Form entwerfen, was an sich schon eine technische Meisterleistung ist. Sie müssen über „Entformungswinkel“ (damit das Teil nicht hängen bleibt) und „Angussstellen“ (wo der Kunststoff eintritt) nachdenken.

Dann ist da noch die Rechnung. Eine anständige Stahlform kann Sie leicht 5.000, 20.000 oder sogar 100.000 US-Dollar kosten, bevor Sie ein einziges brauchbares Teil hergestellt haben. Und das Warten? Rechnen Sie damit, dass Sie das Werkzeug vier bis zehn Wochen lang auf Ihren Händen liegen lassen, während es bearbeitet und poliert wird.

Warum sich die Mühe machen?

Warum macht das irgendjemand bei all dem Aufwand? Denn sobald die „Werkzeuge“ fertig sind, wendet sich die Rechnung zu Ihren Gunsten. Wir sprechen von Kosten pro Teil, die von Dollar auf ein paar Cent sinken.

Es geht jedoch nicht nur ums Geld. Spritzgussteile sind stark. Da es sich bei dem Kunststoff um eine kontinuierliche, unter Druck stehende Masse und nicht um einen Stapel von Schichten handelt, ist die strukturelle Integrität erstklassig. Möchten Sie eine bestimmte Textur? Ein „Soft-Touch“-Finish? Ein bestimmter Farbton von „Ferrari Red“? Spritzguss erledigt das mühelos. Vom ABS in Ihren LEGO-Steinen bis zum medizinischen PEEK in einer Herzklappe ist die Materialbibliothek im Grunde unendlich.

Der Kompromiss

Der größte Nachteil besteht – neben den Kosten – darin, dass Sie „eingesperrt“ sind. Wenn Sie nach dem Ausschneiden der Form einen Fehler in Ihrem Design entdecken, haben Sie es mit einem sehr teuren Briefbeschwerer zu tun und müssen Ihrem Buchhalter viel erklären. Es ist ein Prozess, der diejenigen belohnt, die ihre Hausaufgaben gemacht haben und bereit sind, Großes zu wagen.

Sollten wir zum Abschnitt „Hauptunterschiede“ wechseln? Hier schlüsseln wir die eigentliche „Break-Even“-Rechnung auf, um zu sehen, welche davon Ihr Budget spart.

Kommen wir zum Wesentlichen: Die Entscheidungsmatrix. Hier endet der theoretische Kram und Ihr Budget beginnt. Die meisten Menschen werden hier gelähmt, aber es kommt wirklich auf ein paar kalte, harte Variablen an.

1. Die „Break-Even“-Mathematik

Das ist das Große. Beim 3D-Druck bleiben Ihre Kosten gleich. Unabhängig davon, ob Sie ein Teil oder 100 Teile fertigen, zahlen Sie für die Maschinenzeit und das Material. Es ist eine gerade Linie.

Das Spritzgießen beginnt jedoch mit einem massiven vertikalen Anstieg (den Werkzeugkosten). Aber wenn Sie mehr produzieren, werden diese Kosten „verwässert“.

Die Faustregel: * 1 bis 500 Einheiten: Der 3D-Druck ist fast immer der Gewinner.

• 500 bis 2.000 Einheiten: Dies ist die „Grauzone“. Es hängt davon ab, wie komplex Ihr Teil ist.
• 2.000 Einheiten: Hören Sie auf zu denken und entscheiden Sie sich für Spritzguss. Mit den Pennys, die Sie pro Teil sparen, können Sie letztendlich die teure Form und noch mehr bezahlen.

2. Designflexibilität vs. Präzision

Stellen Sie sich 3D-Druck als „Design für alles“ vor. Sie möchten eine hohle Gitterstruktur im Inneren einer Kugel? Kein Problem. Beim 3D-Druck ist Komplexität egal.

Beim Spritzgießen sieht es anders aus. Sie müssen „Design for Manufacturing“ (DFM) verwenden. Du brauchst Formschrägen (leichte Verjüngungen), damit das Teil tatsächlich aus der Form gleiten kann. Du musst dir Sorgen machen Wandstärke – Wenn ein Teil Ihres Designs zu dick ist, „sinkt“ es oder verzieht sich beim Abkühlen. Wenn Sie Ihre Meinung später ändern? Das Ändern einer 3D-Datei dauert fünf Minuten. Der Austausch einer Stahlform dauert fünf Wochen und kostet ein paar tausend Dollar.

3. Festigkeit und Oberflächenbeschaffenheit

Seien wir ehrlich: Wenn Sie möchten, dass ein Teil so aussieht, als käme es direkt aus dem Ladenregal, ist Spritzguss der Goldstandard. Die Oberfläche ist glatt, die Farbe ist eingebrannt und das Teil ist „isotrop“ – das heißt, es ist in alle Richtungen gleich stark.

Der 3D-Druck hat einen langen Weg zurückgelegt, aber die meisten Teile (insbesondere FDM) haben immer noch das verräterische „geschichtete“ Aussehen. Sie sind außerdem „anisotrop“, was eine schicke Bezeichnung dafür ist, dass sie sich entlang der Schichtlinien aufspalten könnten, wenn man sie zu stark belastet.

4. Materialauswahl

• 3D-Druck: Sie sind auf das beschränkt, was in Filament, Pulver oder Harz umgewandelt werden kann. Es ist eine wachsende Liste, aber es ist immer noch eine Teilmenge.
• Spritzguss: Wenn es sich um Kunststoff handelt, können Sie ihn formen. Möchten Sie glasfaserverstärktes Nylon für hohe Temperaturen? Oder flexibles TPE, das sich wie Gummi anfühlt? Sie haben den Schlüssel zum gesamten Polymerreich.

Sind Sie bereit, dies mit der Zusammenfassung „Wann sollte ich welche verwenden?“ und einigen Beispielen aus der Praxis abzuschließen?

Wo legen Sie also eigentlich Ihr Geld an? Hören wir auf, über Theorie zu reden, und schauen wir uns die realen Szenarien an, die normalerweise auf meinem Schreibtisch landen.

Wann Sie beim 3D-Druck bleiben sollten

Ehrlich gesagt, wenn Sie sich noch in der „Was wäre wenn“-Phase befinden, ist der 3D-Druck Ihr bester Freund.

• Die Prototyping-Phase: Wenn Sie das Teil in Ihrer Hand spüren, die Passform testen oder einem Investor bis Montag ein Modell zeigen möchten, das aussieht, als ob es funktioniert, werfen Sie nicht einmal einen Blick auf eine Form.
• Brückenherstellung: Das ist ein Schachzug, den kluge Teams immer wieder machen. Sie haben Ihren Entwurf fertiggestellt und Ihre Spritzgussform bestellt – aber diese Form wird erst in zwei Monaten fertig sein. Sie drucken jetzt 500 Einheiten, um mit dem Verkauf zu beginnen und den Markt zu erschließen. Es hält den Schwung aufrecht.
• Die „unmöglichen“ Geometrien: Manchmal ist ein Designer verrückt nach inneren Gittern oder organischen Formen, die mit einem Stahlwerkzeug einfach nicht erreicht werden können. Wenn Ihr Teil wie ein Stück Koralle aussieht, ist das Drucken möglicherweise Ihre einzige Wahl.

Wann man beim Spritzgießen den Auslöser betätigen muss

Dies ist der Fall, wenn das „Experiment“ beendet ist und das „Geschäft“ beginnt.

• Sicherheit bei hohen Volumina: Wenn Sie zuversichtlich sind, dass Sie 5.000 Einheiten verkaufen werden, amortisiert sich der anfängliche Aufwand für die Form innerhalb von Wochen. Es ist der Unterschied zwischen einem Hobby und einer Produktionslinie.
• Das „Retail-Feeling“: Wenn Ihr Produkt bei Best Buy oder IKEA im Regal stehen soll, muss es sich „echt“ anfühlen. Keine Schichten, keine rauen Kanten – nur das glatte, schwere und gleichmäßige Gefühl, das nur Hochdruckformen bietet.
• Die medizinischen/Auto-Standards: Wenn Leben auf dem Spiel stehen, ist „gut genug“ keine Option. Beim Spritzgießen erhalten Sie Zugang zu zertifizierten, medizinisch hochwertigen Harzen, die über Jahrzehnte getestet wurden.

Der Spickzettel: Schnelle Werkzeuge und Materialien

Wenn Sie nach dem „Wie“ suchen, finden Sie hier einen kurzen Überblick darüber, was derzeit in der Branche tatsächlich verwendet wird:

Das letzte Wort

Ist das eine „besser“ als das andere? Nicht wirklich. Es ist, als würde man fragen, ob ein Hammer besser ist als ein Schraubenzieher.

Tatsächlich entscheiden sich die erfolgreichsten Projekte, die ich sehe, nicht für eine Seite – sie nutzen beide. Sie erstellen Prototypen mit 3D-Druck, bauen daraus „Brücken“-Materialien und wechseln dann zum Spritzguss, sobald der Markt ihnen Recht gibt.

Ehrlich gesagt besteht der größte Fehler nicht darin, die „falsche“ Technologie zu wählen; Es dauert zu lange, überhaupt eine Wahl zu treffen. Schauen Sie sich Ihr Volumen an, überprüfen Sie Ihr Bankkonto und beginnen Sie einfach mit dem Verdienen. Sie können später jederzeit wechseln.

Die Realität der Individualisierung: 3D-Druck in Aktion

Ich erinnere mich an ein kleines Medizintechnikunternehmen, das versuchte, ein bestimmtes Problem zu lösen: maßgeschneiderte Bohrschablonen für Wirbelsäulenoperationen. Die Wirbelsäule jedes Patienten ist anders, daher war ein „Standardteil“ nutzlos.

Wenn sie den Weg des Spritzgießens gegangen wären, wären sie tot im Wasser gewesen. Können Sie sich vorstellen, eine 10.000-Dollar-Stahlform für ein Teil herzustellen, das Sie nur einmal verwenden werden? Es ist absurd. Durch die Verwendung SLA (Stereolithographie) konnten sie in weniger als 24 Stunden einen CT-Scan eines Patienten anfertigen und eine biokompatible Anleitung ausdrucken. Die Kosten pro Teil waren hoch – vielleicht 50 US-Dollar für ein Stück Plastik –, aber die „Werkzeugkosten“ lagen bei null. Tatsächlich ist 3D-Druck in dieser Nische nicht nur eine Wahl; Es ist der einzige Grund, warum das Unternehmen existiert.

Die Kraft des Dreh- und Angelpunkts: Skalierung mit Spritzguss

Vergleichen Sie das jetzt mit einem Startup, mit dem ich zusammengearbeitet habe und das eine „intelligente“ wiederverwendbare Wasserflasche entwickelt hat. Sie starteten auf Kickstarter und nutzten den 3D-Druck (konkret). Multi-Jet-Fusion ) für ihre ersten 200 „Beta“-Einheiten. Es war toll, Feedback zu bekommen, aber sobald sie 5.000 Bestellungen erreichten, wurde die Rechnung hässlich.

Sie zahlten fast 12 US-Dollar pro Wohnung, um sie zu drucken. Indem sie in den sauren Apfel beißen und 25.000 US-Dollar in eine hochwertige Aluminiumform investieren, senken sie diese Kosten auf 0,85 US-Dollar pro Einheit. Um ehrlich zu sein, fühlten sich die 25.000 US-Dollar damals wie ein Vermögen an, aber sie verdienten das Geld bereits im ersten Monat des Versands zurück. Das ist das „Biest“ des Spritzgießens – es ist eine riesige Wand, die es zu erklimmen gilt, aber die Aussicht auf die andere Seite ist unglaublich gewinnbringend.

Was kommt eigentlich als nächstes?

Wir bewegen uns auf eine Welt zu, in der man sich nicht mehr wirklich für eine Seite entscheiden muss. Haben Sie davon gehört? 3D-gedruckte Werkzeuge ? Es ist ein faszinierender Mittelweg. Unternehmen drucken das jetzt in 3D formt sich selbst Verwendung von Hochtemperaturharzen. Sie erhalten die Geschwindigkeit eines Druckers, aber die Materialeigenschaften eines Formteils. Es ist perfekt für die „Zwischendurchläufe“ von 50 bis 100 Teilen, bei denen keine der herkömmlichen Methoden ganz passt.

Das Fazit

Letztendlich sollte es bei Ihrer Wahl nicht darum gehen, welche Technologie „cooler“ ist. Es geht um Ihre spezifische Ziellinie.

• Iterieren Sie immer noch? Drucken Sie es aus. * Ist Ihr Design „eingefroren“ und Ihr Auftragsbuch voll? Formen Sie es. Bleiben Sie vor allem nicht in der „Analyse-Lähmung“ stecken. Die erfolgreichsten Hersteller, die ich kenne, sind diejenigen, die keine Angst davor haben, einen 3D-Drucker zu verwenden, um schnell zu scheitern, sodass sie mit einer Spritzgussmaschine große Erfolge erzielen können.

Mit welchem ​​bist du bereit, heute zu beginnen?

FAQs

Ist 3D-Druck tatsächlich „günstiger“ als Spritzguss?
Ehrlich? Nur am Anfang. Wenn Sie ein Teil herstellen, ist der 3D-Druck ein Schnäppchen, da Sie nicht für eine 10.000-Dollar-Form bezahlen. Aber sobald Sie ein bestimmtes Volumen erreicht haben – normalerweise etwa 500 bis 1.000 Einheiten – beginnen die Druckkosten pro Teil zu schmerzen. Stellen Sie es sich wie ein Taxi oder den Kauf eines Autos vor: Das Taxi ist für eine einzelne Fahrt günstiger, aber wenn Sie jeden Tag 100 Meilen fahren, ist es besser, das Fahrzeug zu besitzen.

Kann ich für beide Prozesse das gleiche Design verwenden?
Wahrscheinlich nicht. Dies ist eine Falle, in die viele Designer tappen. Beim 3D-Druck kommen Sie mit „faulem“ Design davon – Sie können dicke Kunststoffblöcke und scharfe Innenecken haben. Wenn Sie versuchen, dasselbe Design in eine Spritzgussform zu drücken, verzieht es sich, sinkt ein oder bleibt hängen. Wenn Sie vorhaben, Ihr Teil irgendwann zu formen, beginnen Sie mit der Konstruktion dafür jetzt (denken Sie an Entformungsschrägen und eine gleichmäßige Wandstärke), auch wenn Sie derzeit nur Prototypen drucken.

Welcher Prozess erzeugt stärkere Teile?
Spritzguss gewinnt hier zweifellos. Da der Kunststoff als eine kontinuierliche, geschmolzene Masse unter Druck eingespritzt wird, ist seine Struktur durchgehend einheitlich. 3D-gedruckte Teile haben „Schichten“, und diese Schichten sind im Wesentlichen winzige Bruchlinien. Wenn Sie ein gedrucktes Teil falsch belasten, splittert es wie ein Stück Holz.

Wie schnell kann ich meine Teile bekommen?
Wenn Sie es morgen brauchen, drucken Sie es aus. Sie können innerhalb von Stunden von einer CAD-Datei zu einem physischen Teil gelangen. Spritzgießen ist ein Wartespiel. Selbst die Bearbeitung einer „schnellen“ Form dauert 2 bis 4 Wochen, und das noch bevor Sie mit der eigentlichen Produktion beginnen.

Ist 3D-Druck nur für Kunststoff geeignet?
Eigentlich nein. Der Metall-3D-Druck (SLM/DMLS) ist in der Luft- und Raumfahrt sowie bei medizinischen Implantaten von großer Bedeutung. Für den Feinguss können Sie auch Keramik oder Wachs drucken. Bei den meisten Verbraucherprodukten handelt es sich jedoch in der Regel um verschiedene Arten von Harzen und Thermoplasten.

Moment, wie wäre es mit dem 3D-Druck der Form?
Das ist derzeit der „Pro-Move“. Wenn Sie 50 echte Formteile benötigen, können Sie die Formeinsätze mit einem Hochtemperaturharz in 3D drucken. Es ist eine großartige Möglichkeit, das tatsächliche Produktionsmaterial zu testen, ohne ein Vermögen für ein Stahlwerkzeug auszugeben. Erwarten Sie nur nicht, dass die gedruckte Form 10.000 Schüsse durchhält – sie wird wahrscheinlich nach 50,00 $ den Geist aufgeben
